- 丹阳百锐氧气接头箱点阀箱配流量计、减压阀、阻火器2-6接头
详细信息
品牌:丹阳百锐 型号:2-6接头 加工定制:是 连接形式:螺纹 材质:碳钢 公称通径:89-159 mm 适用介质:氢气 密封形式:软密封式 标准:多接头燃气 外形:小型 流动方向:单向 驱动方式:气动 零部件及配件:焊条 用途:疏水 压力环境:低压 工作温度:常温 金属气割焊接、火焰表面热加工氧气接头箱点阀箱
发布时间:2021-04-26
丹阳市百锐气体设备有限公司,主要生产各类气瓶检测设备、气体接头箱、点阀箱,金属软管、各类气瓶阀门,减压器、阻火器、集气包、汇流排等各类气体配套设备,欢迎莅临光临洽谈!1.OXB-2氧气用点阀箱及氧气接头箱选用说明:
当进气压力P≤2.5时,入口配JB/T81-94平焊法兰
当进气压力2.5<P≤4.0,入口配JB/TB82.2-94
2、OXB-2氧气用点阀箱及氧气接头箱的作用

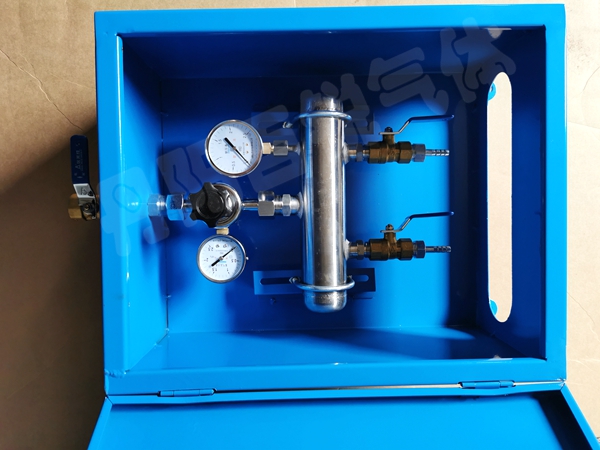

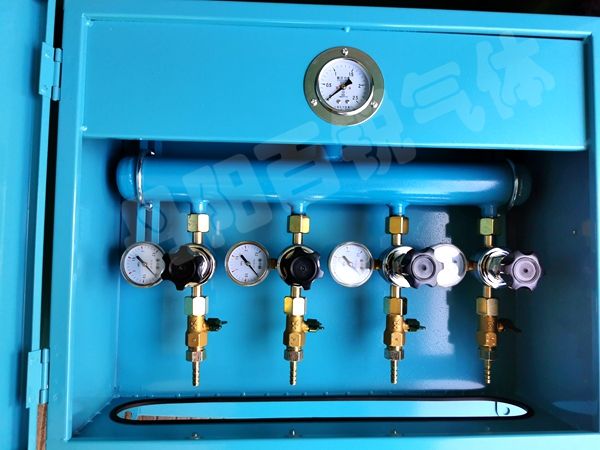

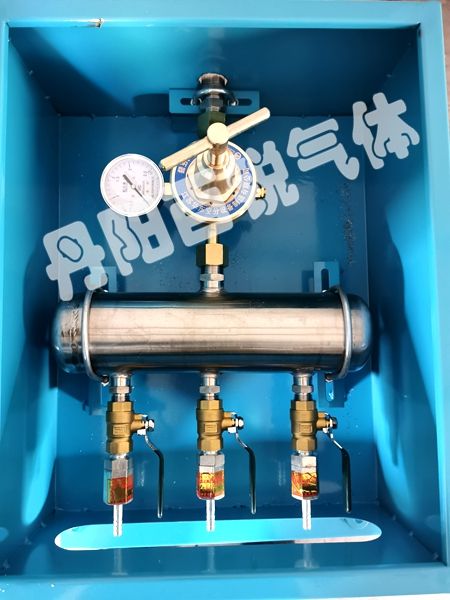

适用于金属气割、气焊、火焰表面清理和热加工天然气管路用户点,氧气瓶组、氧气汇流排配套使用于上述各种用户点 本产品外部保护箱采用烤漆防锈,内部设有过滤器、减压器,球阀,储气罐、回火器等.本产品具有稳定的供气压力,能稳定燃烧且有及时切断回火的作用,阀箱接点可供1~3把焊炬同时或分别单X使用。所有仪表可通过阀箱面板窥视孔直接观察,内部所有管路均采用不锈钢(0Cr18Ni9)制造。阀箱门装有箱体X锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不安全因素。3、OXB-2氧气用点阀箱及氧气接头箱产品技术参数
氧气用点阀箱技术参数型 号 OX/B-1型 OX/B-2型 OX/B-3型 正常使用压力MPa 0.8-1.6 0.8-1.6 0.8-1.6 流量Nm3/H 15-30 30-45 45-100 外形尺寸mm 1000×500×240 1000×500×240 1000×500×240 接头规格 见附图 见附图 见附图 .1)产品对应表(单套)
序号 名称 规格 数量 材料 1 储气罐 φ57X3.5 1 0Cr18Ni9 2 球阀 15Q11F-16P 2 不锈钢 3 出口接头 不少于3道内扣 2 T2 4 回火器 2 壳体不锈钢,内件铜 5 减压阀 YQY-224 1 铜 6 压力表 2 7 过滤器 过滤精度100目 1 壳体不锈钢,内件冶金铜粉末 8 箱体 烤漆 1 3,OXB-2氧气用点阀箱和氧气接头箱出厂前将对设备做以下试验项目:
1)1.5倍水压壳体试验
2)1.1倍水压密封试验
3) 设备出厂前所有阀门都酸洗脱脂,并有禁油标记。
4)并向贵方提供有关试验报告和完整的质量保证书。
3,OXB-2氧气用点阀箱,氧气接头箱在包头钢铁的使用现场图片1:
OXB-2氧气用点阀箱和氧气接头箱在唐山钢铁的使用现场图片2:
3.OXB-2氧气用点阀箱·氧气接头箱的使用注意事项:
1、出厂时,氧气用点阀箱均做过严密性试验,用户安装时箱内任何连接部位不得松动,也不允许强力组装,以免影响使用性能。
2、氧气用点阀箱内与氧气接触的所有零部件已经过严格脱脂处理,在保管、安装及使用过程中切忌感染油污。
3、进入氧气点阀箱的氧气应是干净的氧气。
4、在安装和维所有的工具应进行脱脂后再使用。
5、氧气点阀箱应与易燃易爆物品保持一定的距离。
6、工作结束时,应先关闭进气阀门,待压力表值降至“0”后再关用气点小阀门。在安装过程中请注意进出气口不可接反,发现堵塞应清洗,使用一年后应进行全面检修。
-
